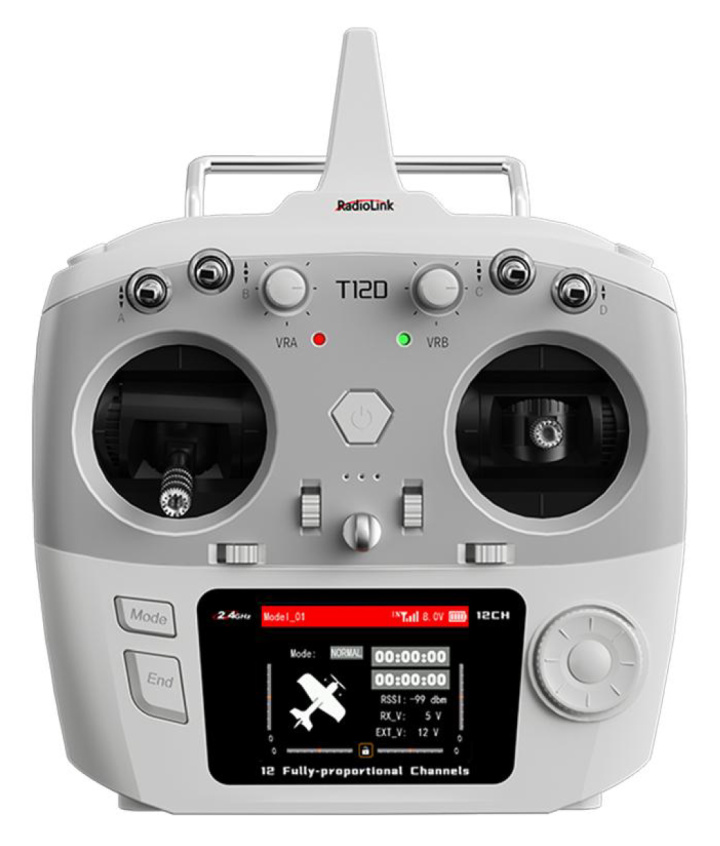

RadioLink T12D Mode 2 12-kanals RC-sändare med 2 st R12F-mottagare
RadioLink T12D är en avancerad 12-kanals RC-sändare i Mode 2 med färgskärm, stöd för långdistansmoduler och bred modellkompatibilitet, och levereras med två R12F-mottagare. Ett kraftfullt radiosystem för flygplan, helikoptrar, multirotorer, robotar, båtar, markfordon och andra avancerade RC-projekt.
- 12 fullt proportionella kanaler
- Mode 2-version
- Levereras med 2 st R12F-mottagare
- Stöd för ELRS, TBS Crossfire och andra vanliga långdistansmoduler
- FHSS spread spectrum med 67-kanals pseudorandom frekvenshoppning
- Upp till 4000 meters räckvidd i luften under optimala förhållanden
- Valbar svarstid: 3 ms, 4 ms eller 14 ms
- freeRTOS + LVGL GUI
- 2,8-tums färgskärm med 320 x 240 pixlar
- Tränarfunktion med stöd för både trådlöst och trådbundet tränarläge
- Inbyggd simulatorfunktion via Type-C efter firmwareuppgradering
- Stöd för flera språk
Stöd för ELRS, TBS Crossfire och långdistansmoduler
T12D stöder ELRS, TBS Crossfire och andra vanliga långdistansmoduler, där parametrar som protokoll, baudhastighet och Wi-Fi-läge kan justeras direkt i T12D.
Avancerad kommunikationsteknik
Uppgraderad kommunikationsteknik ger snabbare svarstid och bättre feltolerans. FHSS spread spectrum med 67-kanals pseudorandom frekvenshoppning ger stabil signalöverföring och starkt störningsskydd i krävande miljöer.
Starkt störningsskydd för många samtidiga användare
T12D ger stabil signal på alla 12 kanaler även där många sändare är aktiva samtidigt, exempelvis racingdrönare, tävlingar, utbildning och större RC-evenemang.
12 fullt proportionella kanaler
Alla 12 fullt proportionella kanaler kan programmeras, vilket ger stor flexibilitet för modeller där flera servon, funktioner, mixar eller speciallösningar behöver styras individuellt – från ingenjörsfordon och robotar till helikoptrar, flygplan och multirotorer.
Bred modellkompatibilitet
T12D stöder många modelltyper, inklusive helikoptrar, flygplan, segelflygplan, multirotorer, racingdrönare, fotbollsdrönare, ingenjörsfordon, tävlingsbåtar, robotar, gräsklippare, betesbåtar och andra RC-modeller – lämplig för både klassiska hobbybyggen och mer specialiserade projekt.
freeRTOS och LVGL GUI
T12D använder freeRTOS med LVGL GUI för ett färgstarkt och responsivt gränssnitt som gör avancerade inställningar lättillgängliga direkt i sändaren.
Hög konfiguration och tydlig färgskärm
T12D har 216 MHz huvudfrekvens, 2,8-tums färgskärm med 320 x 240 pixlar, tre 3-lägesomkopplare, en 2-lägesomkopplare, två rattar, två skjutreglage och ergonomisk design.
Inbyggd simulatorfunktion
T12D-sändaren och R12F/R16F-mottagare har integrerat simulatorstöd efter firmwareuppgradering till V1.7.1 eller senare, utan extern dongel – anslut via Type-C-kabel. Stöder bland annat TRYP FPV, AeroFly, Uncrashed, Liftoff, FPV LOGIC och Velocidrone på både macOS och Windows.
Tränarfunktion med trådlöst och trådbundet läge
T12D stöder både trådlös och trådbunden tränarfunktion, där det trådlösa läget låter instruktören röra sig fritt inom upp till 600 meter utan kabel – praktiskt för flygskolor, klubbar och utbildning.
Realtidsdata från flight controller
I betesbåtsläge lagrar T12D upp till 100 namngivna GPS-koordinater för fiskeplatser och visar realtidsdata som avstånd, satellitantal, fartygsspänning, longitud, latitud och ruttkartor; med ett klick visas flight controller-läge, fiskeplatskoordinater och hemposition. För fiskeplatsfunktionen ska R16F-mottagare användas enligt underlaget.
Återställning av användardefinierade inställningar
Användardefinierade inställningar kan återställas med en knapptryckning, så att OEM-tillverkare, utbildningsinstitutioner och enskilda användare kan återställa egna eller OEM-konfigurerade parametrar; även tillverkarens standardparametrar kan återställas.
Växla flygläge med ett klick
Efter uppgradering till firmware V1.8.2 eller senare innehåller MODEL-funktionen förinstallerade konfigurationer för bland annat fotbollsdrönarna A560, D460, SU27, 200 mm och 400 mm samt den optiska flödesdrönaren F108. Aktuellt flygläge visas i huvudgränssnittet, vilket minskar risken för fel flygläge.
Flera språk och anpassningsbara röstmeddelanden
T12D stöder flera menyspråk, bland annat kinesiska, engelska, tyska, franska, ryska, japanska, spanska, koreanska, thailändska och polska, och röstmeddelanden kan anpassas på flera språk. Fler språkversioner läggs till löpande enligt underlaget.
Programmerbar kaskadfunktion för mixreglage
Alla 12 kanaler kan programmeras och flera mixreglage kombineras, så att en enda omkopplare kan styra flera kanaler – användbart för både daglig träning och tävling.
Bred mottagarkompatibilitet
T12D levereras med två 12-kanals R12F-mottagare och är kompatibel med flera andra RadioLink-mottagare för olika modelltyper.
- R12F: Standardmottagare som ingår i paketet
- R16SM: För racingdrönare och multikoptrar
- R16F: För helikopter, flygplan, multikopter, bil, båt och robot
- R8FG och R8FGH: För gräsklippare och betesbåtar
- R8EF: För flygplan och helikopter
- R8SM, R8FM och R8XM: För racingdrönare och multikoptrar
- R6FG, R6F och R7FG: För bilar och båtar
- R4FGM: För mini-RC-bilar
Användarvänlig meny
Menystrukturen för navigering och parameterinställning är kraftfull men enkel, så att sändaren snabbt kan tas i bruk.

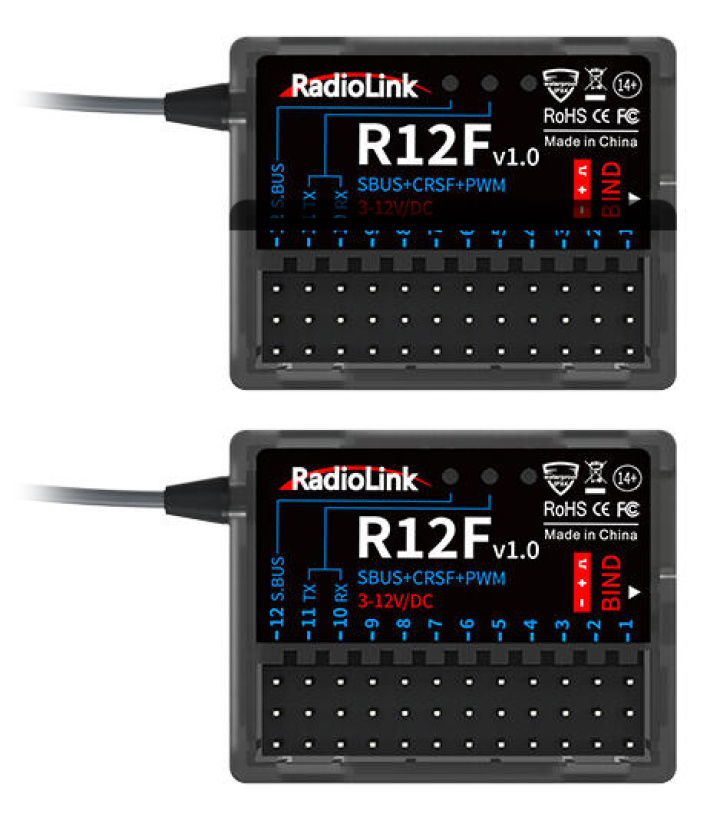

R12F-mottagare med onlineuppgradering
De medföljande R12F-mottagarna stöder onlineuppgradering via Type-C-datakabel till dator, och stöder SBUS, CRSF och PWM samt simulatorfunktion efter firmwareuppgradering.
Skydd mot omvänd polaritet och flera strömförsörjningslägen
T12D har standard JST-batterikontakt och brett ingångsspänningsområde och kan drivas med två 18650-litiumceller, 2S–4S LiPo eller åtta AA-batterier (max 3S LiPo med extern högfrekvensmodul). Standard är 18650-litiumbatterihållare; för AA-batterier krävs AA-hållare. Kretsdesignen ger skydd mot omvänd polaritet, så ingen ström flödar vid felkoppling.
Effektiv strömförsörjning för längre batteritid
T12D använder switchad strömförsörjning (SMPS) med driftsström 100 mA ±10 mA vid 8,4 V DC, vilket enligt underlaget ger upp till 50 % lägre strömförbrukning än liknande produkter. Med ett 1800 mAh LiPo-batteri anges upp till cirka 12 timmars användning.
Passar för många modelltyper
- Helikoptrar
- Flygplan
- Segelflygplan
- Multirotorer
- Racingdrönare
- Fotbollsdrönare
- Ingenjörsfordon
- Tävlingsbåtar
- Robotar
- Gräsklippare
- Betesbåtar
- Avancerade RC- och utbildningsprojekt
Tekniska specifikationer för T12D-sändare
- Modell: RadioLink T12D Mode 2
- Produkttyp: 12-kanals RC-sändare
- Storlek: 174,3 x 206,9 x 106,9 mm
- Batterifack: 114,4 x 35,4 x 32 mm
- Antennlängd: 90 mm
- Vikt: 536 g
- Kanaler: 12 fullt proportionella kanaler, alla 12 kanaler kan programmeras
- Frekvensband: 2,4 GHz ISM-band, 2400–2483,5 MHz
- Spread spectrum: FHSS, 67-kanals pseudorandom frekvenshoppning
- Operativsystem: freeRTOS + LVGL GUI
- Långdistansmoduler: Stöd för ELRS, TBS Crossfire och andra vanliga långdistansmoduler
- Svarstid: 3 ms, 4 ms eller 14 ms kan väljas
- Kanalupplösning: 4096 med normal jitter på 0,25 µs
- Moduleringsläge: GFSK
- Kanalbandbredd: 400 kHz
- Kanalintervall: 1200 kHz
- Sändareffekt: <100 mW, 20 dBm
- Avvisning av angränsande kanaler: >36 dBm
- Överföringshastighet: 38 kbps
- Mottagningskänslighet: -104 dBm
- PWM-utgångsområde: 875–2125
- Cykel: 15 ms per ram
- Driftspänning: 7,4–18,0 V, 8 st AA-batterier, 2S–4S LiPo eller 2 x 18650-litiumbatterier
- Driftström: 100 mA ±10 mA @ 8,4 V DC
- Räckvidd, FHSS: Upp till 4000 m i luften under öppna, störningsfria förhållanden
- Räckvidd, CRSF: Beror på RX och TX i långdistansmodulen
- Kompatibla modeller: Helikopter, flygplan, segelflygplan, multikopter, bil, båt och robot
- Signalutgång: PWM, SBUS, PPM och CRSF
- Lågspänningslarm: Larm för låg sändarspänning, låg mottagarspänning, låg modellbatterispänning eller låg RSSI kan anpassas
- Modellminne: 50 modeller
- Lagring av Subsidiary ID-modeller: 16
- 270°-servo: Stöds via Receiver Setting → RF Setting → Protocol
- Simulatorläge: Stöds efter firmwareuppgradering till V1.7.1 eller senare
- Tränarfunktion: Stöds
- Skärm: 2,8 tum, 16 färger, 320 x 240 pixlar
- Kompatibla mottagare: R12F, R16F, R16SM, R8EF, R8FM, R8SM, R8XM, R8FGH, R8FG, R7FG, R6FG, R6F, R4FGM och R4F
- Driftstemperatur: -30 °C till 85 °C
- Kompatibel styrkortshårdvara: ArduPilot, Pixhawk, BetaFlight, Arduino och Raspberry Pi kan anslutas med SBUS-signal
Specifikationer för Type-C-port
- Ingångsspänning: 5 V
- Ingångsström: 500 mA
- Utgångsspänning: 4,6–5,0 V
- Utgångsström: Max 1 A
Tekniska specifikationer för R12F-mottagare
- Modell: RadioLink R12F
- Produkttyp: 12-kanals mottagare
- Mått: 35,6 x 25 x 13,6 mm
- Vikt: 11,8 g
- Antennlängd: 205 mm
- Kanaler: 12
- Driftspänning: 3–12 V
- Driftström: 37 ±3 mA vid 5 V
- Signalutgång: SBUS, CRSF och PWM
- Frekvensband: 2,4 GHz ISM-band, 2400–2483,5 MHz
- Spread spectrum: FHSS, 67-kanals pseudorandom frekvenshoppning
- Kanalupplösning: 4096 med normal jitter på 0,25 µs
- Anpassningsbara modeller: Helikopter, flygplan, segelflygplan, multikopter, bil, båt och robot
- Kontrollavstånd: Upp till 4000 m i luften under öppna, störningsfria förhållanden
- Onlineuppgradering: Stöds via Type-C-datakabel ansluten till dator
- Svarstid: 3 ms, 4 ms eller 14 ms kan väljas
- Simulatorfunktion: Inbyggt kommunikationsprogram för PC-speljoystick, kräver firmwareuppgradering till V1.7
- Driftstemperatur: -30 °C till 85 °C
- Kompatibla sändare: T16D, T12D, T8FB, T8S, RC8X, RC6GS V3, RC4GS V3, RC6GS V2, RC4GS V2, RC6GS och RC4GS
Viktigt att veta
Maximal räckvidd är testad i öppna områden utan störningar och kan variera med modell, installation, antennplacering, miljö och signalförhållanden. Simulatorfunktion och onlineuppgradering kräver firmwareuppgradering och Type-C-kabel för dataöverföring. T12D är en avancerad sändare för användare med kunskap om RC-system, kanalinställningar, modellkonfiguration och säker hantering – kontrollera alltid att mottagare, signaltyp, modelltyp, firmware och eventuell långdistansmodul är kompatibla innan användning.
