RadioLink TS100 v2.0 M10N GPS

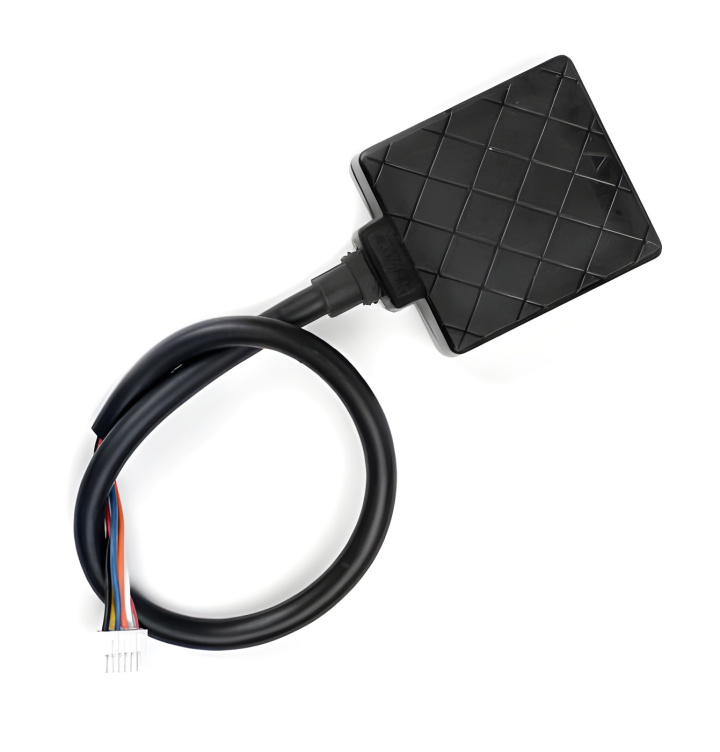

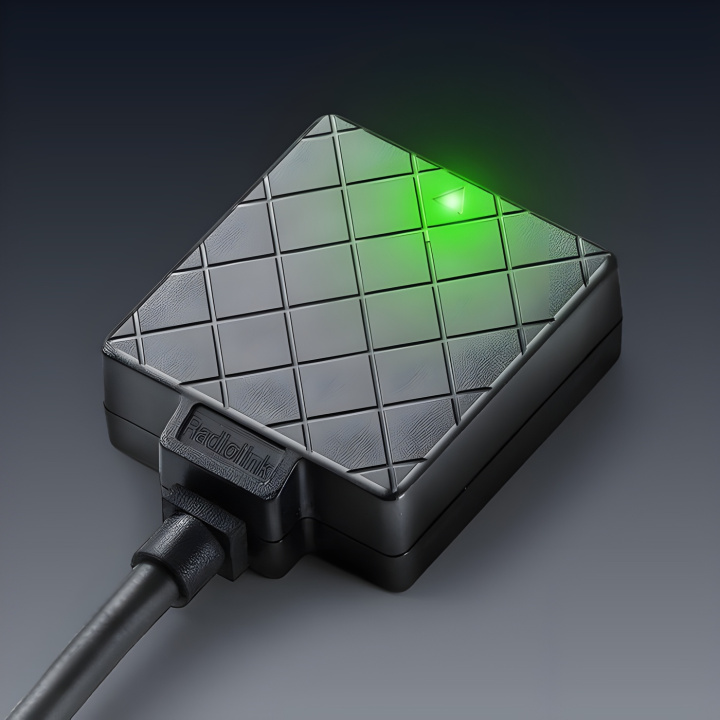

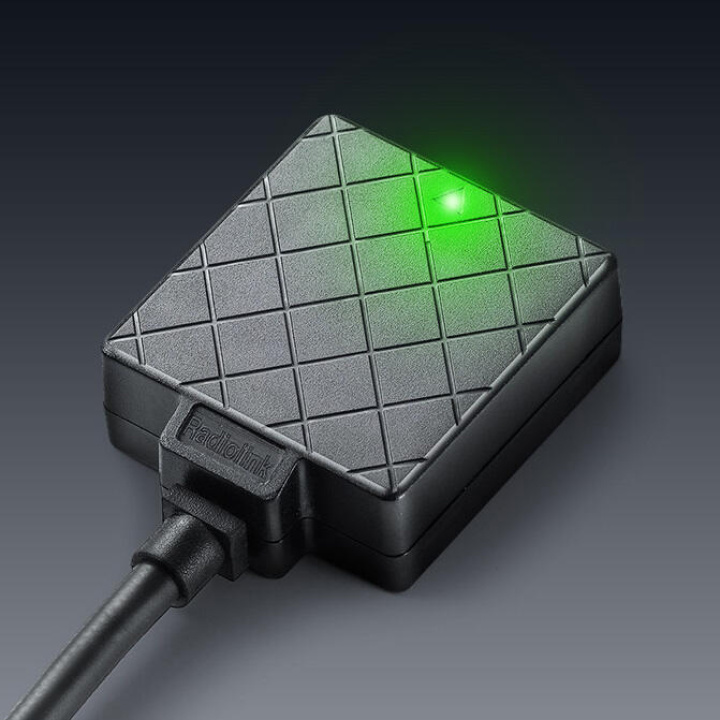

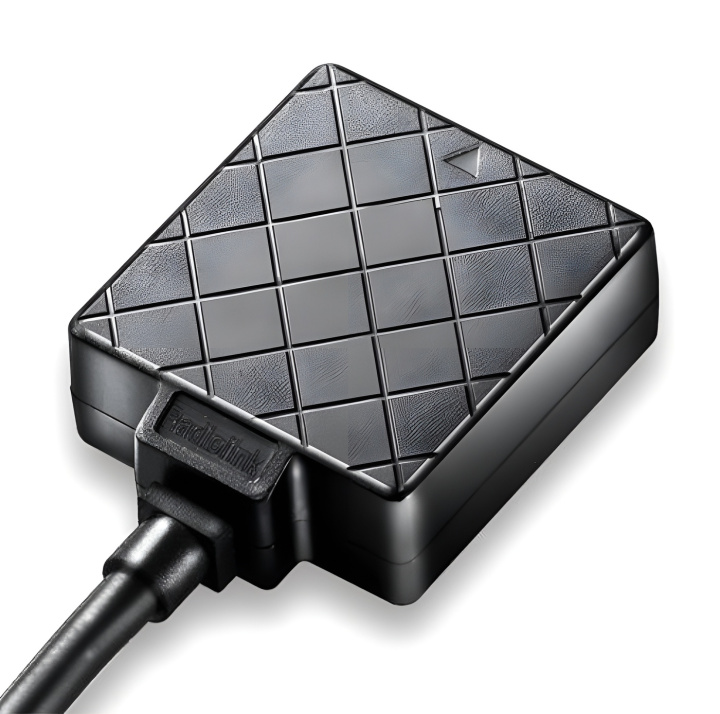

RadioLink TS100 v2.0 M10N är en GPS-modul för drönare, multirotorer och avancerade RC-projekt där stabil positionering och bra störningsskydd är viktigt, även i miljöer med kraftfull videoöverföring, högspänningsledningar eller andra starka signaler. Med dubbel störningsskyddsteknik, stöd för flera satellitsystem, högkänslig keramisk antenn och inbyggd kompass ger den snabb satellitpositionering, stabil navigering och högre precision.
- Dubbel störningsskyddsteknik för krävande miljöer
- 50 cm positioneringsnoggrannhet
- Kan positionera upp till 20 satelliter på cirka 6 sekunder vid öppen himmel
- Trippelfrekvent fyrsatellitsystem
- Stöd för BD1, GPS L1, Galileo E1 och GLONASS G1
- Tvåstegs SAW-filter från Murata
- 2,5 dBi keramisk chipantenn med hög förstärkning och selektivitet
- Inbyggd högprecisionskompass IST8310
- Max uppdateringsfrekvens: 20 Hz
- Standardprotokoll: NMEA
Dubbel teknik mot störningar
TS100 v2.0 är utvecklad för att minska påverkan från starka signalstörningar och är därför särskilt användbar i drönare och UAV-byggen där GPS-modulen kan vara nära kraftfull videoöverföring, elektronik, högspänningsledningar eller andra störningskällor, och motverkar effektivt sådan störning.
- Avstörning: Tvåstegsfiltrering med 78 dB dämpning hjälper till att filtrera bort störningar utanför bandet.
- Störningsskydd inom bandet: Höglinear LNA med in-band 1 dB-kompressionspunkt på -3 dBm minimerar påverkan från mindre störningssignaler som passerar filtret.
Utmärkt GPS-prestanda
Den låga förlusten i pre-LNA-kretsdesignen är anpassad för de keramiska chipantennerna och den optimerade kretslayouten förbättrar mottagningen av mycket svaga GPS-signaler medan störningar dämpas, vilket ger 50 cm positioneringsnoggrannhet, snabb satellitlåsning med upp till 20 satelliter på cirka 6 sekunder vid öppen himmel och stabil positionering även i utmanande terräng som dalgångar.
Stöd för flera satellitsystem
TS100 v2.0 stöder samtidig drift av flera satellitsystem för bättre satellittäckning och mer stabil positionering, och använder trippelfrekvens med 1561 ±1 MHz, 1575 ±1 MHz och 1602 MHz.
- BD1
- GPS L1
- Galileo E1
- GLONASS G1
Automatisk protokollanpassning
Standardprotokollet är NMEA, och när TS100 v2.0 ansluts till en flight controller känner modulen av vilken typ som används och ställer automatiskt in samma protokoll; när den kopplas bort återgår protokollet till standard-NMEA.
- Baudhastighet: 38,4 K
- Spänning: 5 V DC ±5 %
- Ström: 50–100 mA
Högklassig komponentuppsättning
TS100 v2.0 är byggd med komponenter valda för stabil GPS-prestanda och bra störningsskydd i avancerade RC- och UAV-installationer.
- GPS-avkodarchip: u-blox M10050
- Kompass: Inbyggd IST8310 via I2C-port
- Antenn: 2,5 dBi keramisk chipantenn med hög förstärkning och selektivitet
- Filter: Tvåstegs SAW-filter från Murata
Passar för träning och avancerade byggen

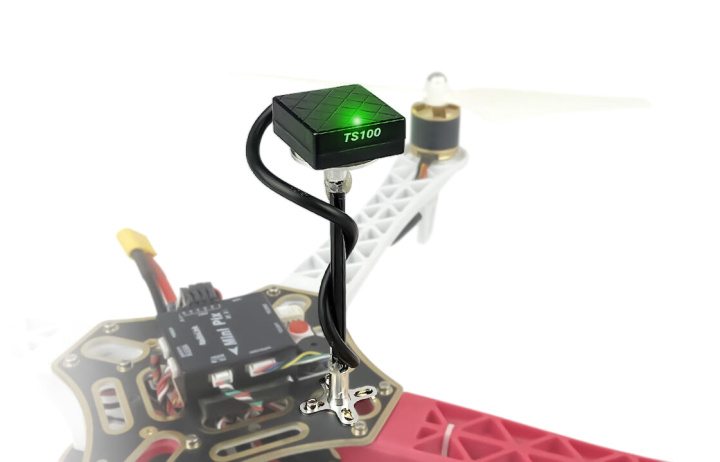

Tillsammans med RadioLink Mini Pix kan piloter använda Super Simple Modes, vilket gör modulen intressant för nybörjare inom racingdrönare, samtidigt som den passar mer avancerade drönar- och UAV-projekt där snabb satellitpositionering, stabil navigation och störningsskydd är viktiga.
Passar för många användningsområden
- Racingdrönare
- FPV-drönare
- Multirotorer
- UAV-projekt
- Autonom flygning
- Träning med GPS-stöd
- Byggen med RadioLink Mini Pix och andra kompatibla flight controllers
Tekniska specifikationer
- Modell: RadioLink TS100 v2.0 M10N GPS
- Produkttyp: GPS-modul med kompass
- GPS-chip: u-blox M10050
- Kompass: IST8310
- Positionsnoggrannhet: Upp till 50 cm i fyrlägesläge, 250 cm i enlägesläge
- Protokoll: Standard NMEA med automatisk protokollanpassning vid anslutning till flight controller
- Hastighetsnoggrannhet: 0,1 m/s
- Maxhöjd: 50 000 m
- Maxhastighet: 515 m/s
- Maximal acceleration: 4G
- Max uppdateringsfrekvens: 20 Hz
- Frekvenser: 1561 ±1 MHz, 1575 ±1 MHz och 1602 MHz
- Satellitsystem: BD1, GPS L1, Galileo E1 och GLONASS G1
- Antenn: 2,5 dBi keramisk chipantenn
- Filter: Tvåstegs SAW-filter från Murata
Känslighet
- Spårning och navigering: -167 dBm
- Förvärv: -163 dBm
- Kallstart: -151 dBm
- Varmstart: -159 dBm
Starttider
- Kallstart: 26 s
- Varmstart: 1 s
Strömförsörjning
- Spänning: 5 V DC ±5 %
- Ström: 50–100 mA
Portar
- GPS: UART-port med 38,4 K baudhastighet
- Geomagnetisk sensor: I2C-port
Viktigt att veta
GPS-prestanda påverkas av installation, antennplacering, omgivning, störningskällor, fri sikt mot himlen och vald flight controller, och bäst precision och snabb satellitlåsning uppnås normalt under öppna förhållanden med korrekt montering. Kontrollera alltid att TS100 v2.0 är kompatibel med din flight controller, firmware och kabeldragning innan installation.
